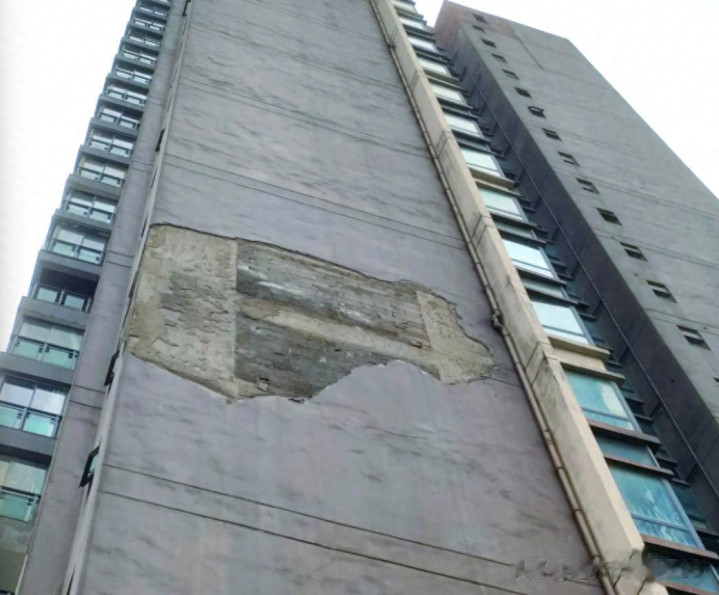

外墙保温层出现零散、开裂，很少是单一原因形成的。这就像一场从材料配方就驱动的"蝴蝶效应"——粘结砂浆里少了一克胶粉、工地上一场出乎预见的暴雨、或者是联想时没留够伸缩缝，都可能在几年后演变成一场让东说念主心惊的零散事故。底下咱们从粘结砂浆的配方起源提及，贯串材料、联想、施工到外部环境的全进程，把这个问题一次说透。

一、 粘结砂浆的"基因短处"：配方是决定行运的最先

好多东说念主认为粘结砂浆等于"水泥加沙子"，但内容上，它的配方是决定保温层能否牢固附着的第一说念关卡。问题时常从这里驱动埋下伏笔。

1. 可再散播胶粉：掺量不够等于"面粉不加鸡蛋"胶粉是粘结砂浆中的"团员物骨架"，它的中枢作用是提升粘结强度 and 柔韧性。如若胶粉掺量过低（低于灵验优化配方的2.3%-2.5%），砂浆就会像莫得加鸡蛋的面饼，一掰就断。

效果：砂浆硬化后刚性过剩而柔性不及。当墙体因温度变化热胀冷缩时，砂浆层无法通过微变形来消解应力，平直导致粘结界面被扯破，形成空饱读。有些劣质配方胶粉掺量以致不及1%，短期内似乎粘住了，但阅历一个冬夏温差轮回势必开裂。

2. 填料与级配：砂子区分也出事粘结砂浆里的砂子需要合理的级配（比如40-70目和70-120盘算石英砂按特定比例羼杂）。如若只用单一粒径的细砂，或者为了省钱掺入过量的石粉、粉煤灰（杰出30%粉煤灰+10%矿粉的优化比例），会导致砂浆顺心率剧增。

效果：砂浆在硬化进程中产生较大的干缩舛误，这些微舛误等于日后水分渗透的通说念。

3. 纤维素醚：增稠但不增强的罗网纤维素醚用来保证砂浆的保水性和施工性。但一些配方为了追求"好批刮"，过量添加，导致砂浆强度下落，且引入过多气泡，裁汰密实度。

二、 材料体系的"互撕"：各层材料不兼容

外保温系统是一个多层复合体系，如若各层材料性情不投，强行粘在一皆早晚分家。

1. 保温板自己的"狂暴变形"

陈化时分不及：挤塑板或聚苯板出厂前需要经过当然陈化（一般不少于42天）来开释应力。如若刚下坐褥线就上墙，板材上墙后遇热还会延续顺心。这种顺心力会把粘结层拉裂，导致板缝开裂或板面空饱读。

界面解决不当：像挤塑板这种名义光滑的板材，出厂时如若莫得进行界面解决（或者工地为了省钱没刷界面剂），砂浆跟它根柢粘不住，十足是"两张皮"。

2. 网格布的"形同虚设"劣质玻纤网格布不耐碱，ued官方网站埋在水泥基的抹面砂浆里，几个月就被碱腐蚀断了，失去了抗裂的"骨架"作用。莫得了网格布拉着的抹面层，就像混凝土里莫得钢筋，一拉就裂。

三、 联想次第的"先天不及"

联想图纸上的一个小坚定，落到墙上可能等于一说念大舛误。

1. 莫得给温度应力留"长进"外墙面在夏天暴晒后名义温度可达50-70℃，陡然一场雷阵雨，温度骤降到15℃操纵。这种剧烈的温差会让材料剧烈顺心。如若联想时莫得在要道部位建造伸缩缝、变形缝，或者墙面连气儿面积过大而莫得分割缝，积累的应力无处开释，就会在窗角、墙体阴阳角等薄弱部位炸开。

2. 节点构造"裸奔"

门窗洞口：如若在窗框四周莫得用防水密封胶或预压密封带进行柔性连结，这里等于舛误和渗漏的高发区。

勒脚与托架：底部莫得建造金属托架，保温层永恒承受上方荷载挤压，再加上底部易受水浸泡，金年会官网首页入口极易导致合座下滑、零散。

四、 施工次第的"东说念主为大略"：这是最常见的平直导火索

再好的材料和联想，也经不起工地的胡乱操作。

1. 下层解决：根柢不给你粘的契机

墙面回击：如若下层墙体平整度偏差过大（条件2米靠尺内偏差小于3mm），工东说念主为了找平，有的场地砂浆薄如纸，有的场地厚成饼。厚的场地砂浆顺心应力大，平直把保温板拉裂或拉空。

浮灰油污：墙上全是脱模剂、浮灰，高压水枪都不冲一遍就平直抹砂浆。这就像在沾满灰尘的桌面上贴双面胶，一碰就掉。

2. 粘结神气：这是在愚弄鬼吗？法度条件保温板的粘结面积不得小于50%（有些条件更高）。但内容工地上，好多工东说念主为了省料、省工，汲取"点粘法"截止灵验粘结面积连30%都不到。

效果：保温板背后全是空腔。一朝遭逢大风（负风压），空气在空腔内被挤压，形成强大的推力，平直把保温板从墙上"吸"下来。好多高层建筑山墙部位零散，等于这个原因。

3. 锚栓：临了的防地失守锚栓是退缩零散的物理防地。但有些工程要么锚栓数目不够（法度条件每泛泛不少6-8个），要么锚栓打在灰缝里根柢吃不劲，要么锚栓太短，莫得灵验锚入下层墙体。一朝粘结层失效，锚栓也拉不住。

4. 抹面层施工：时机和厚度全是坑

工东说念主不品级一遍胶泥干透就上网格布批刮第二遍，导致胶泥流挂、顺心加重。

网格布干搭接：网格布之间莫得灵验搭接（条件至少10cm），或者莫得在阳角处进行包边加强，开裂就从这些接缝处驱动。

五、 外部环境的"加快朽迈"

即便前边的都拼凑过关，外部环境也会抓续考试这个系统。

1. 冻融大略在朔方或阴寒地区，如若水分通过幽微舛误渗透保温系统里面，到了晚上一冻冰，水结冰体积推广约9%，这种推广力像刀子相似把粘结层、保温层里面结构少许点"割"开。经过几个冬天，蓝本沉着的砂浆变得酥松。

2. 风压与负压高层建筑跟着高度加多风压剧增。如若存在空腔，风压的反复拉扯作用就像"拔火罐"，最终导致倦怠大略。

3. 水分的抓续侵蚀水是万恶之源。一朝开裂，雨水渗透，不仅加多了保温层自负（吸水后分量大增），还会腐蚀锚栓（铁锈推广把周围混凝土胀裂），并加快冻融轮回。

追念

外墙保温零散，不是某一个霎时的垮塌，而是一个由劣质配方（因）→ 不兼容材料（因）→ 霸说念施工（因）→ 恶劣环境（缘） 共同作用下，最终"修成正果"的进程。

从配方起源来看，粘结砂浆必须保证足量的胶粉（保证柔性）、合理的级配（减少顺心）、安妥的掺合料（改善和易性）。但在内容工程中，时常因为压低造价，把这些中枢身分砍掉金年会官网首页入口，换来一桶看似兴盛实则脆弱的"豆腐渣"。再加上施工时的不法度操作，外保温的零散，也就成为了一种势必。

NBA篮球投注app官网下载

• 为什么
• 金年会官网首页入口
• 零散
• 外强
• 保温
